Effizienz & Hygiene – Frischwasserregler mit Köpfchen

DeltaSol Fresh® / Fresh® Modbus – die Frischwasser-Plattformen von RESOL

RESOL bietet individuelle Lösungen zur Regelung von OEM-Frischwasserstationen an – jetzt neu: auch mit Modbus-Funktionalität! Der spezielle Regelalgorithmus der Frischwasserregler-Plattform ermöglicht in Kombination mit einer ultraschnellen Temperaturmessung die präzise und energiesparende Regelung der Zapftemperatur.

Die gleichbleibend hohe Regelgüte wird durch die Anpassung an die Endanwenderanlage mittels selbstlernender neuronaler Netze erreicht.

Wie funktioniert das?

Grundlage für die Funktionalität des RESOL DeltaSol Fresh® ist der DTE-Regelungsalgorithmus. DTE steht für Durchflusstrinkwassererwärmer – dieser vereint sowohl die Frischwassertechnik als auch die dezentrale Wohnungsübergabe, bei der die Trinkwassererwärmung erst in der Wohneinheit erfolgt. Bei beiden kommt ein Wärmeübertrager zum Einsatz.

Die Regelgröße eines Durchflusstrinkwassererwärmers ist die Warmwassertemperatur am trinkwasserseitigen Austritt des Wärmeübertragers. Die Stellgröße des Systems ist der durch das eingesetzte Stellglied veränderliche Durchfluss auf der Primärseite. Des Weiteren wirken folgende Störgrößen auf das System:

• die Vorlauftemperatur des primärseitig ankommenden Mediums. Sie variiert je nach Wärmequelle und Betriebszustand des Wärmeerzeugers.
• die Kaltwassereintrittstemperatur, sie variiert vor allem im Verlauf der Jahreszeiten.
• der Durchfluss auf der Sekundärseite, verursacht durch die Aktivitäten an den Zapfstellen.

Es handelt sich also regeltechnisch um ein Mehrgrößensystem, welches eine komplexe Systemdynamik aufweist, nicht zuletzt auch durch den Einsatz eines Plattenwärmeübertragers, der in der Regelungstechnik zur Klasse der nichtlinearen Systeme mit verteilten Parametern zählt und für dessen präzise Regelung in einem weiten Feld von Betriebsbedingungen komplexe Regelungsansätze erforderlich sind.

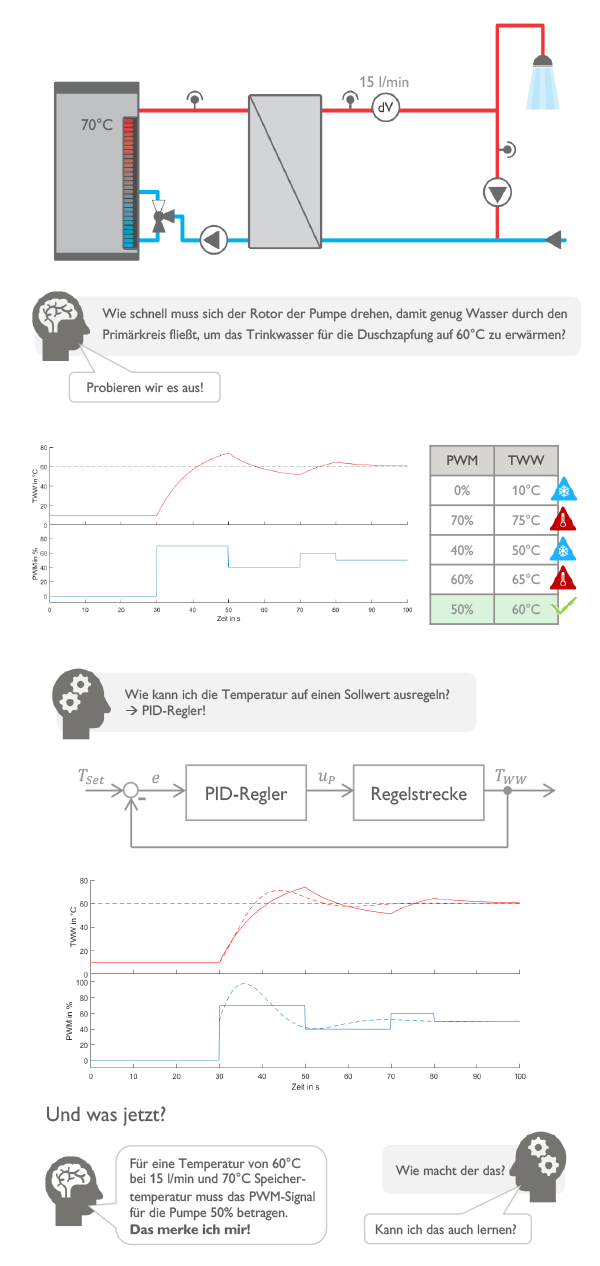

KI im Keller

Um das Ziel einer komfortablen Warmwasserbereitung zu erreichen, bedient sich der Regler eines Stellgliedes (Pumpe oder Ventil), um den Volumenstrom auf der Primärseite zu beeinflussen und eines integrierten PID-Reglers, der die Regelung immer wieder anpasst, bis die Differenz zwischen Soll- und Istwert bei 0 liegt. Mit Hilfe eines neuronalen Netzes lernt der Regelalgorithmus nun aus diesen Anpassungen, sodass die Erkenntnisse aus bereits absolvierten Regelzyklen in die Regelung einbezogen werden können.

Auch für die Gebäudeleittechnik

Auch hardwareseitig bietet die Plattform zahlreiche Möglichkeiten. Bis zu 6 Stationen können kaskadiert werden. Für die Anbindung an eine Gebäudeleittechnik ist die Reglerplattform DeltaSol Fresh® auch mit Modbus-Funktionalität erhältlich.

Möchten Sie von unserer Expertise profitieren? Wir entwickeln mit Ihnen den perfekten Regler für Ihre Frischwasserstation – sprechen Sie uns an! OEM
