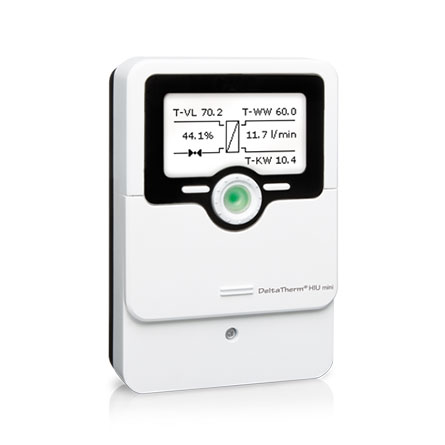

Regler für Wohnungsübergabestationen DeltaTherm® HIU mini
RESOL bietet individuelle Lösungen zur Regelung von OEM-Wohnungsübergabestationen an. Der DeltaTherm® HIU mini ist ein Regler für Wohnungsübergabestationen und dient sowohl der Heizkreisregelung als auch der Warmwasserbereitung. Das Reglerkonzept ermöglicht die flexible Anpassung an individuelle Anforderungen. Durch die kompakte Bauform eignet er sich ideal für die Einbindung in Wohnungsübergabestationen.
Reglerplattform für Wohnungsübergabestationen
- Gleichbleibend hohe Regelgüte durch die Anpassung an die Endanwenderanlage mittels selbstlernender neuronaler Netze
- Individuelle Regelung von Systemen mit und ohne Zirkulationskreis
- Flexible Zirkulationsfunktion für unterschiedliche Nutzungsprofile, auch mit thermischer Desinfektion (ab Version 2.0)
- Zuverlässige Warmwasserbereitung auch im Fehlerfall über den Notbetrieb
- Ansteuerung von PWM-Pumpen und -Ventilen
- Anpassbar an gängige Volumenstromsensoren
- Witterungsgeführte Regelung oder bedarfsgeführte Raumregelung
- Ansteuerung eines Schrittmotors über ein Zusatzmodul möglich
- Kontrollmessungen in unserem hauseigenen Labor auf Anfrage
Ausgänge: 2 Halbleiterrelais und 3 PWM-Ausgänge (2 davon auf 0-10 V umschaltbar), 1 potenzialfreies Relais, 2 Ausgänge 24V ⎓ / 5,5 W
PWM-Frequenz: 1 kHz
PWM-Spannung: 11 V
Schaltleistung: 1 (1) A 240 V~ (Halbleiterrelais)
1 (1) A 24 V ⎓ (potenzialfreies Relais)
Gesamtschaltleistung: 3 A 240 V~
Versorgung: 100 – 240 V~ (50 – 60 Hz)
Anschlussart: X
Standby: < 1W
Wirkungsweise: Typ 1.B.C.Y
Bemessungsstoßspannung: 2,5 kV
Datenschnittstellen: 2 VBus®, MicroSD-Karteneinschub
VBus®-Stromausgabe: 30 mA
Gehäuse: Kunststoff, PC-ABS und PMMA
Montage: Wandmontage, Schalttafel-Einbau möglich
Anzeige/Display: Vollgrafik-Display, Betriebskontroll-LED (Lightwheel®)
Bedienung: 4 Tasten und 1 Einstellrad (Lightwheel®)
Schutzart: IP 20 / DIN EN 60529
Schutzklasse: I
Umgebungstemperatur: 0 … 40 °C
Verschmutzungsgrad: 2
Maße: 110 x 166 x 47 mm
Maximale Höhenlage: 2000 m NN
Sicherung: T4A
Relative Luftfeuchtigkeit: 10 … 90 %
