Chauffage PV
DeltaTherm® PV MAX
Disponibilité prévue à partir du 3e trimestre 2024

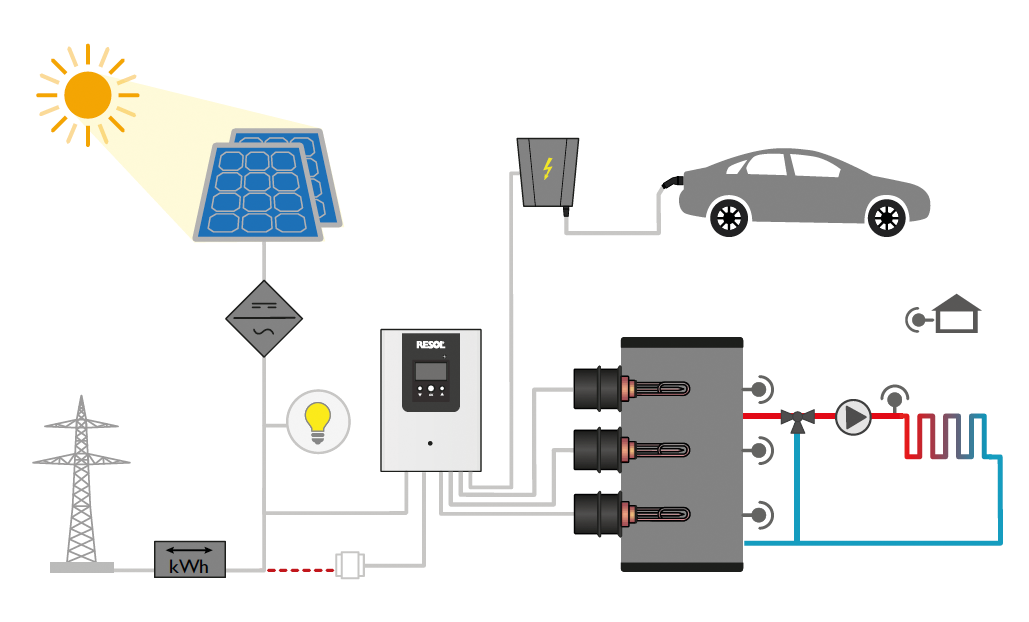

Que ce soit dans un bâtiment neuf ou existant, le régulateur
DeltaTherm® PV MAX unit Power to Heat et la régulation de
chauffage. Il détecte des excédents de courant PV de manière fiable et
calcule la puissance disponible. De plus, il distribue le courant disponible
de façon modulante à jusqu’à 3 résistances électriques d’une puissance

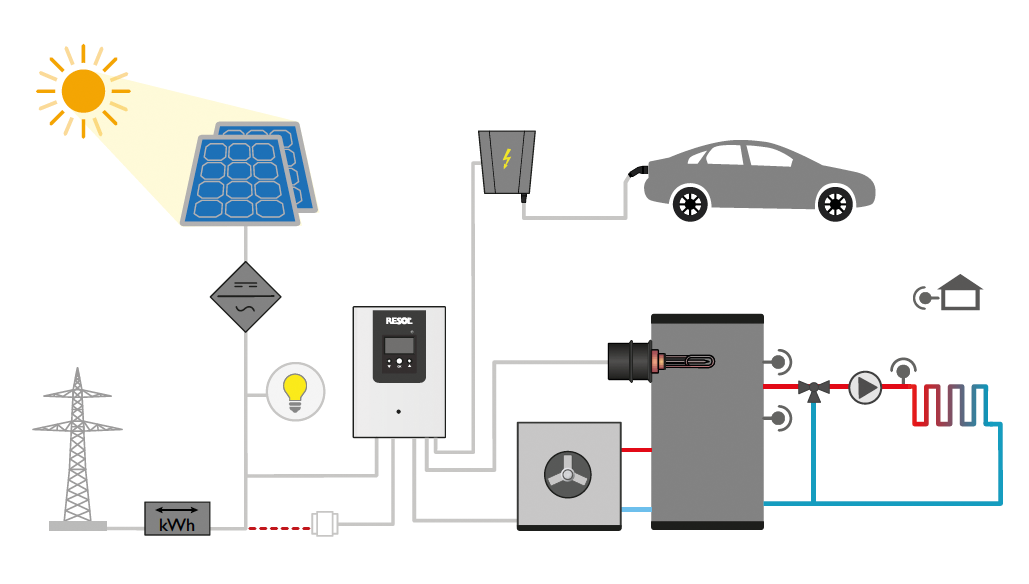

de 9000 W au total et active – selon les besoins – une pompe à chaleur
SG ready et une station de recharge pour voitures électriques. Connecté à un ou plusieurs modules d’extension, il permet d’activer
de nombreuses fonctions optionnelles et de gérer des circuits de
chauffage mélangés.
Régulateur Power to Heat – 3 sondes de courant et 3 sonde Pt1000 (3x FRP6) inclus
- S‘adapte à toutes les installations PV raccordées au réseau
- Optimisation de l’autoconsommation
- Priorité pour le besoin en énergie électrique de l’habitat
- Commande régulée d’un maximum de 3 résistances électriques
- Activation d’une pompe à chaleur
- Activation d’une Wallbox
- Chauffage d’appoint (à travers le réseau) avec programmation des plages horaires

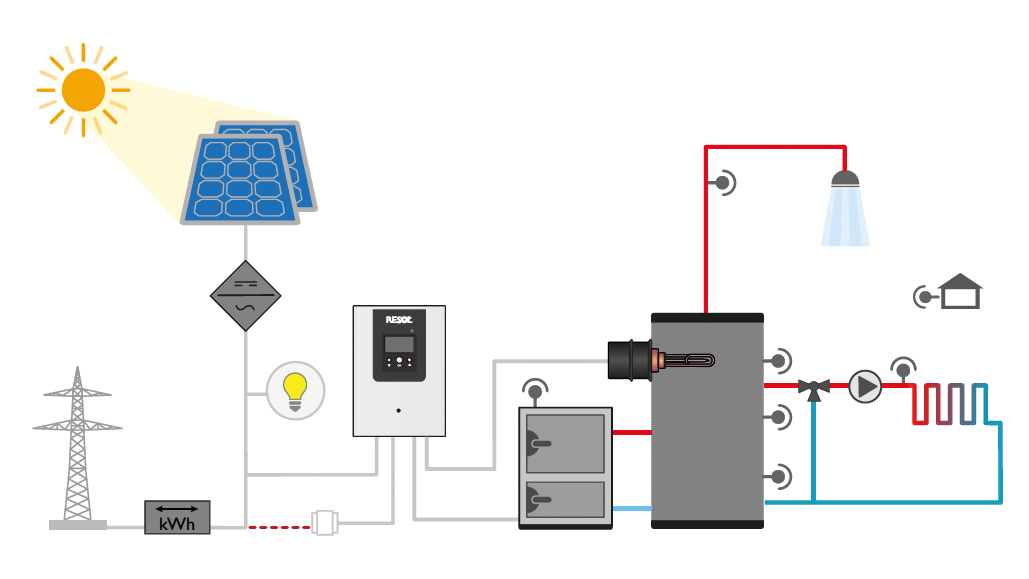

- Fonctions optionnelles à travers des modules d’extension : 5 circuits de chauffage mélangés, chauffage ECS, circulation et désinfection thermique, chaudière à combustible solide, échange de chaleur
- Commande 0-10 V (optionnelle)
- Accès SmartRemote (optionnel)
- Accès au portail de visualisation VBus.net à travers LAN
Entrées: 3 entrées courant et 3 entrées tension pour sondes de courant SW16
Alimentation: 100 – 240 V~ (50 – 60 Hz)
Type de connexion: Y
Standby: < 1 W
Tension de choc: 1,0 kV
Interface de données: RESOL VBus®
Fonctions: module de mesure d’énergie
Boîtier: en plastique, PC (UL 94 V-0)
Montage: rail DIN dans le tableau électrique
Affichage/Écran: 2 témoins lumineux de contrôle LED
Type de protection: IP 20 / IEC 60529
Classe de protection: II
Température ambiante: 0 … 40 °C
Degré de pollution: 2
Dimensions: 71 x 90 x 58 mm
DeltaTherm® PV MAX
Entrées: 5 sondes de température Pt1000 (configurables en entrées Pt500, KTY ou interrupteur)
Sorties: 3 sorties pour résistances électriques (régulation de la puissance jusqu’à 9 kW), 2 relais basse tension sans potentiel et 2 sorties PWM (configurables en sorties 0-10 V)
Capacité de coupure: 16 A 240 V~ (sortie pour résistance électrique)
1 A 30 V ⎓ (relais sans potentiel)
Capacité totale de coupure: 3 x 16 A 240 V~
Alimentation: triphasée avec conducteur PE et conducteur neutre (100 – 240 V~ / 50 – 60 Hz)
Type de connexion: X
Standby: env. 1 W
Fonctionnement: type 1.B.C
Tension de choc: 2,5 kV
Interface de données: VBus®, lecteur de carte mémoire MicroSD, LAN
Sortie de courant VBus®: 35 mA
Fonctions: commande de 3 résistances électriques, chauffage d’appoint à travers le réseau, activation d’une pompe à chaleur / Wallbox, commande de circuits de chauffage mélangés, chauffage ECS, de nombreuses fonctions optionnelles, commande 0-10 V, Smart Remote
Boîtier: tôle revêtue par poudre
Montage: mural
Affichage/Écran: écran graphique, témoins lumineux de contrôle LED
Commande: 3 touches
Type de protection: IP 20 / IEC 60529
Classe de protection: I
Température ambiante: 0 … 40 °C
Degré de pollution: 2
Dimensions: 226 x 302 x 84 mm
Altitude maximale: 2000 m (MSL)
Humidité relative: 10 … 90 %
